Proyectos de electrónica con Arduino y ESP32
Indice:
Alarma Domiciliaria (ESP32)
Fuente alimentación Alarma (Arduino Nano)
Control Dormitorio (ESP32)
Control Acelerador de Generador (Arduino Nano)
Estación Meteorológica (ESP32)
Inversor senoidal 1 KW (Arduino Nano) sketch en revisión
Controlador de inversor (UPS) (Arduino Nano)
Reloj Digital 7-segmentos + sensor temperatura (Arduino Nano)
Stepper Motor Driver A4988 (Arduino Nano)
Teléfono celular de mesa (Arduino Nano)
Temporizador Luz + sensor temperatura (ESP32)
Tracker para automóvil (Arduino Nano)
Velocímetro GPS (ESP32)
Suscripción
Descubre emocionantes proyectos de electrónica utilizando Arduino y ESP32. Encuentra circuitos detallados y sketches para inspirar tus ideas y hacerlas realidad. Perfecto para entusiastas y profesionales por igual.
Pagina en desarrollo

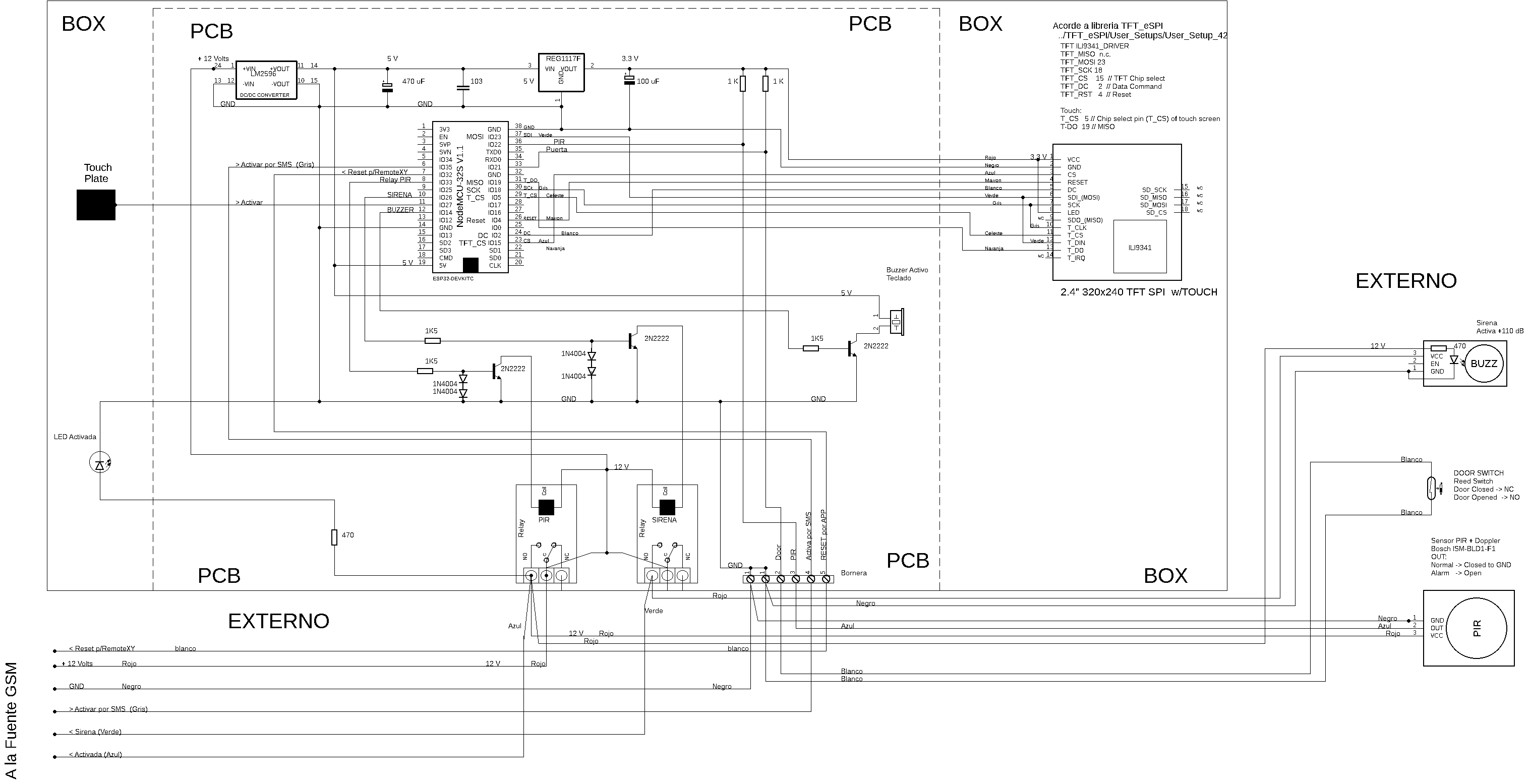

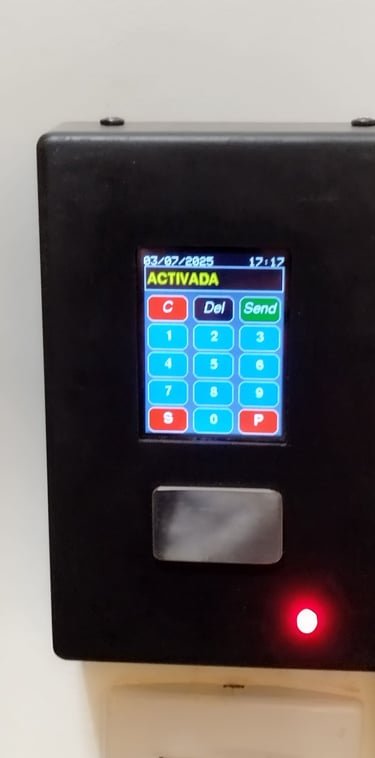

Alarma Domiciliaria

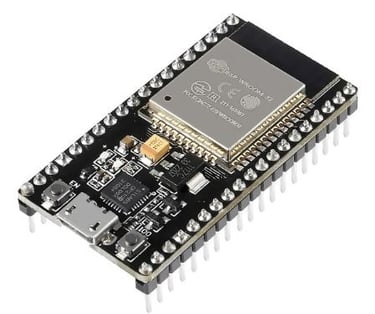

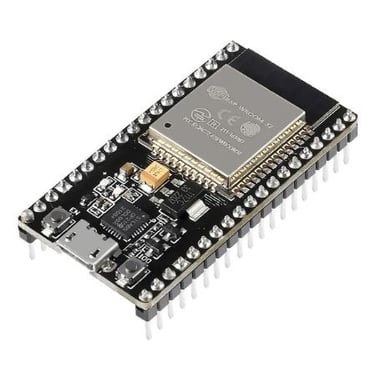

NodeMCU-32S (38 pines ESP32)
Display TFT 2.4" 320x240 RGB SPI driver ILI9341
Touch XPT2046
Sensor Doppler + PIR Bosch ISM-BLD1-F1
Sirena externa con indicación lumínica.

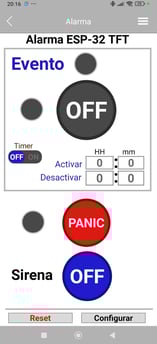

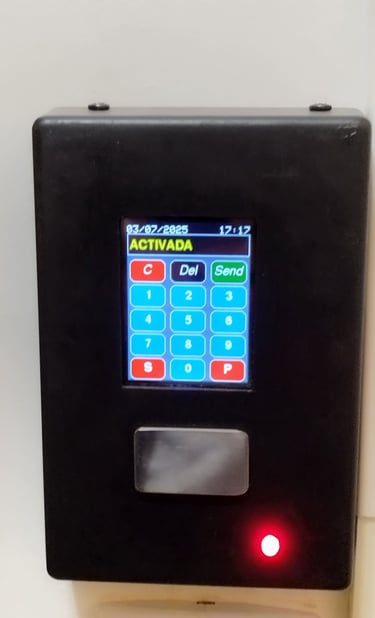

Activación/Desactivación por APP o manual desde el teclado en pantalla
Sensor touch para rápida activación
Función Pánico y Disparo Sirena
Función Timer para activación/desactivación automática
Notificación de Estado y Eventos por WhatsAPP y SMS (este ultimo desde la fuente de alimentación)
Conectividad WiFi (+ GSM desde fuente de alimentación).

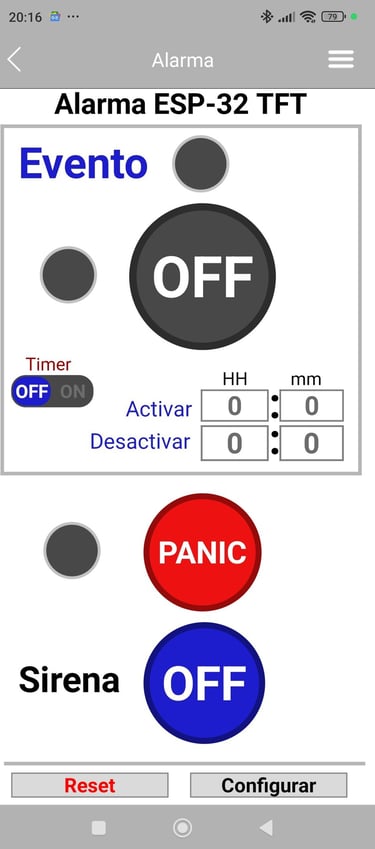

Gestionada por internet mediante Android APP RemoteXY.
Envío de WhatsApp mediante API de CallMeBot.
Proveedor NTP (ntpserver): pool.ntp.org
Descargas
Links
Indice

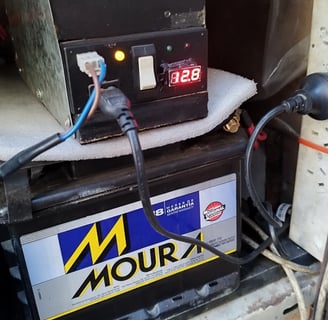

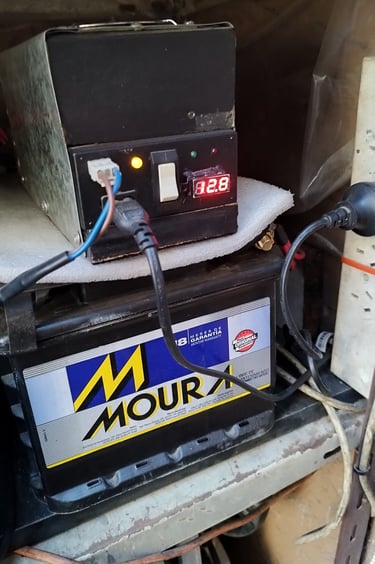

Fuente alimentación Alarma

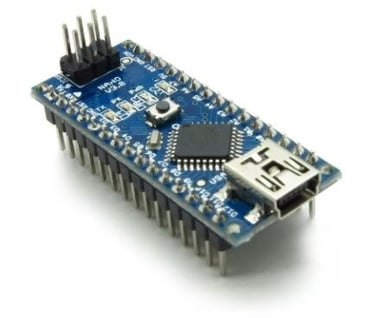

Arduino Nano V3
Gestiona alimentación eléctrica de la Alarma.
Monitorea suministro eléctrico e informa por SMS.
Gestiona y monitorea carga de batería.
Monitorea estado Alarma (Activada, Desactivada, Eventos) e informa por SMS y llamada a celular.
Permite Activar, Desactivar y Resetear alarma por comandos SMS.
Informa estado y conexión a red GSM por SMS.
Reset remoto desde alarma.

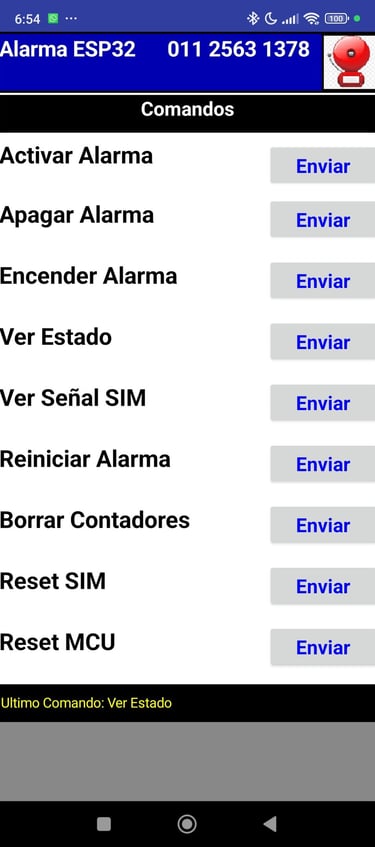

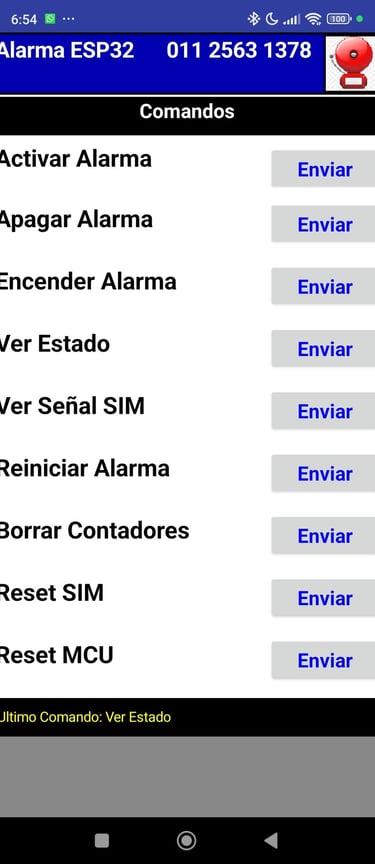

Gestión por SMS con APP generada con MIT APP Inventor.
Conectividad GSM
Proveedor NTP (ntpserver): pool.ntp.org
APP
Descargas
Links
Indice
Escribe tu texto aquí...
Requiere SIM GSM (2G) con capacidad para enviar y recibir SMS
Control Dormitorio
NodeMCU-32S (38 pines ESP32)
Display IPS 1.4" 240x240 RGB SPI driver ST7789
Sensor de Temperatura DHT11

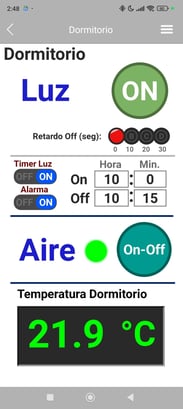

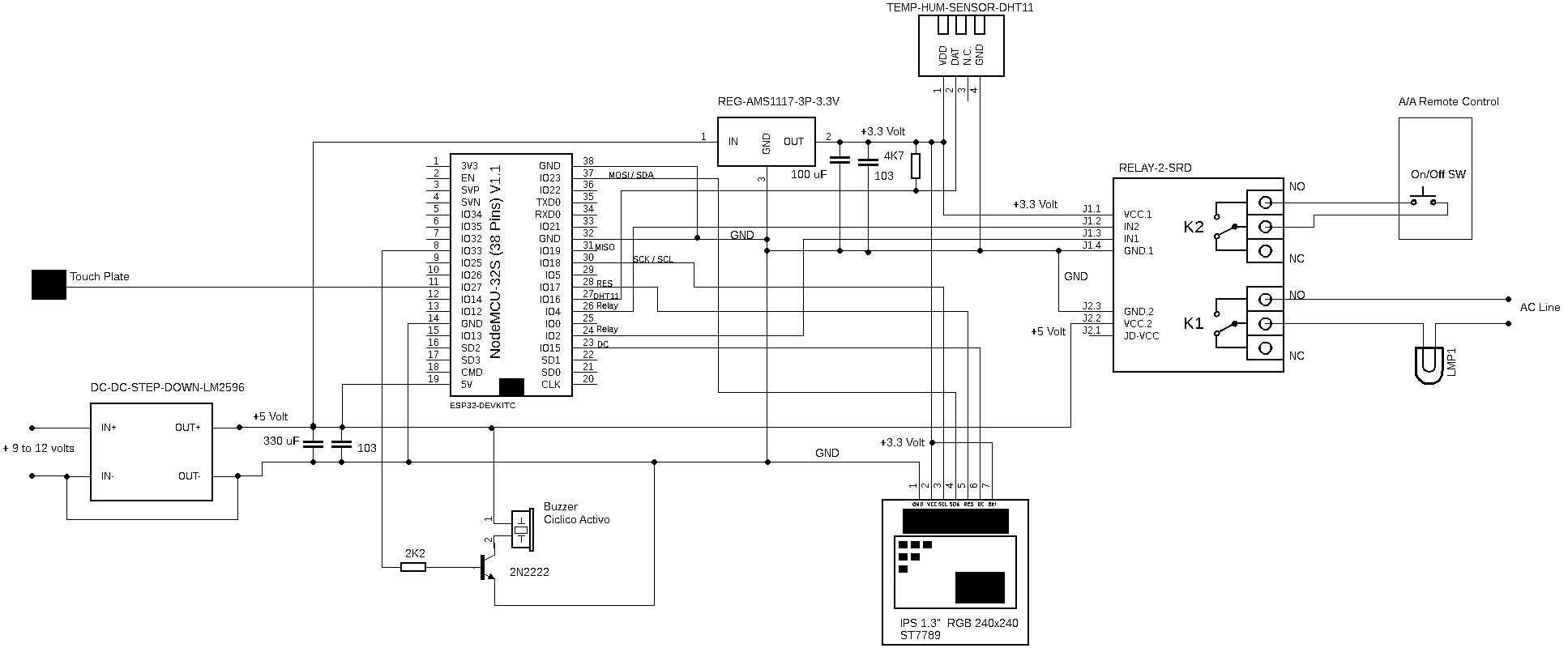

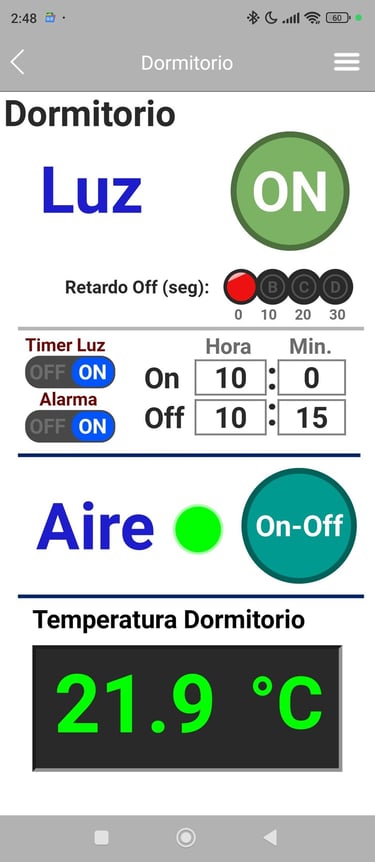

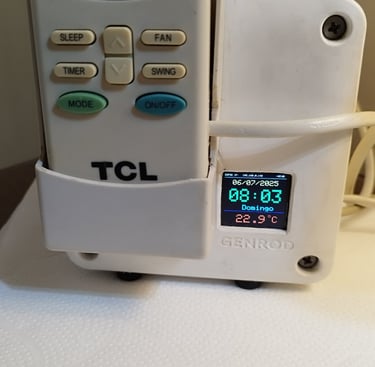

Controla luz de mesa de noche por APP y Touch (*).
Encendido/apagado de Aire Acondicionado desde APP
Timer programable de luz.
Alarma programable de luz y sonido.
Apagado de luz inmediato o con retardo.
Temperatura del ambiente.
Conectividad WiFi
Gestión por internet mediante Android APP RemoteXY
Proveedor NTP (ntpserver): pool.ntp.org
Consideraciones:
1- Requiere intervención en el control remoto del Acondicionador de Aire.
2- (*) Double Touch
Descargas
Links
Indice

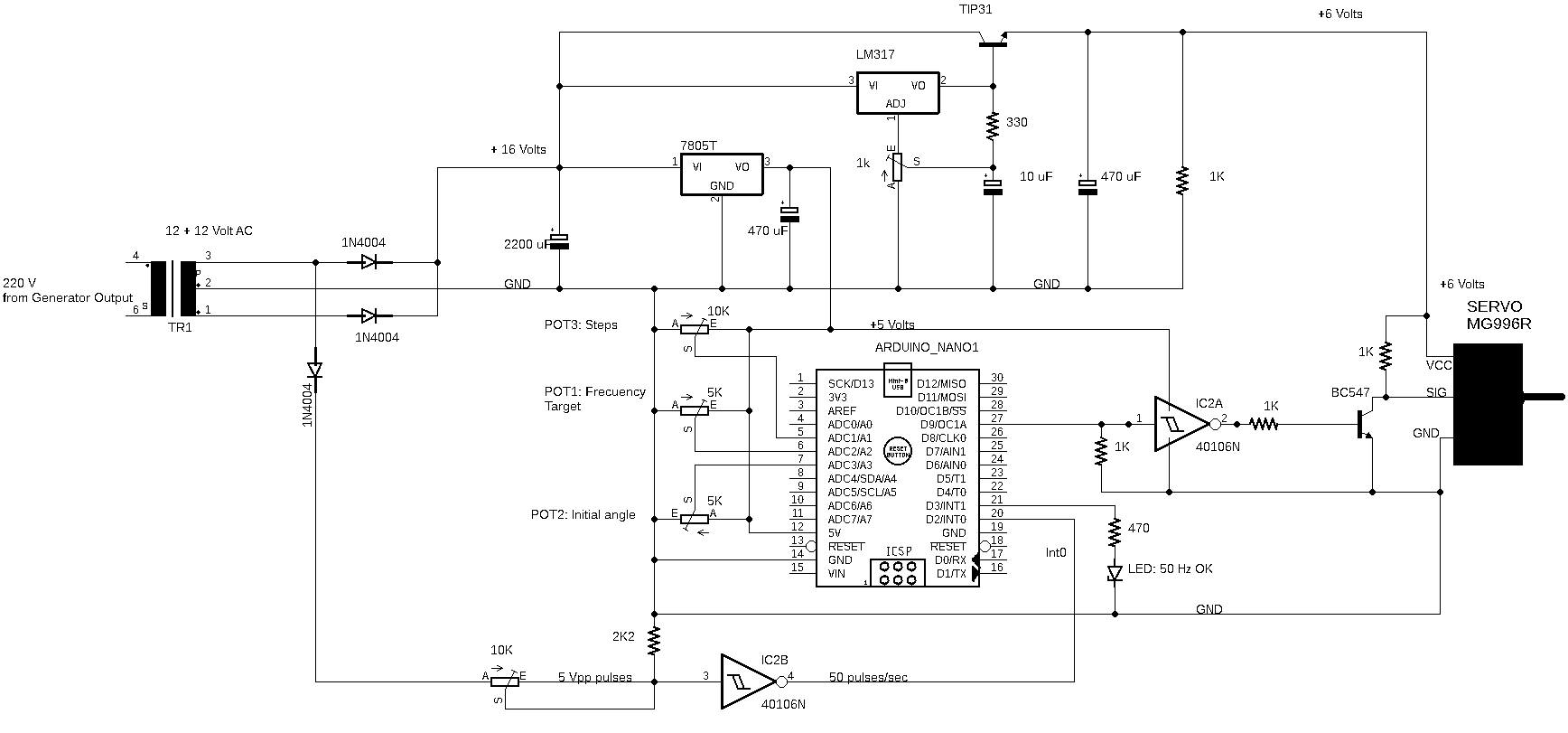

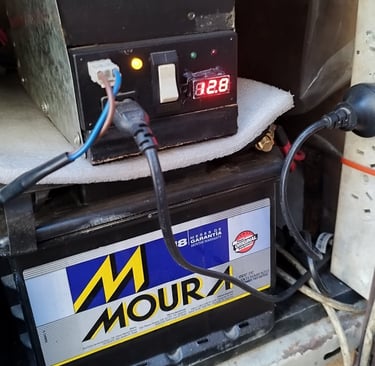

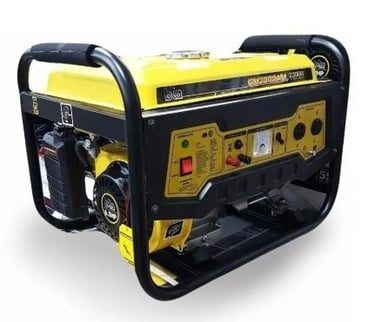

Control de Acelerador de Generador por servo

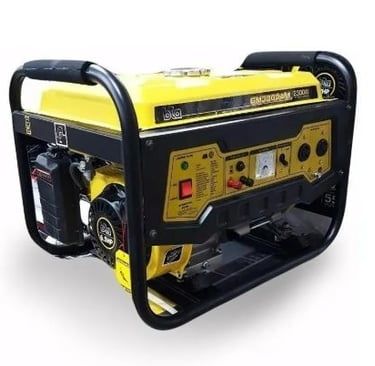

Controla el acelerador de un generador portátil de 3,5 KW.
Arduino Nano V3

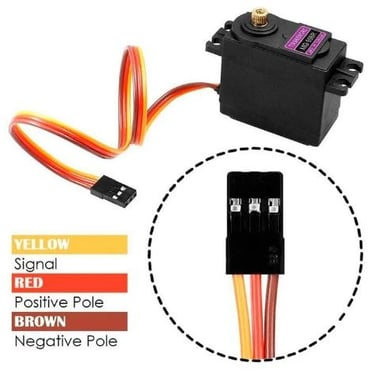

Servo MG996R
El circuito mide la frecuencia de la tensión generada y regula el acelerador para mantener los 50 Hz.
Descargas
Indice

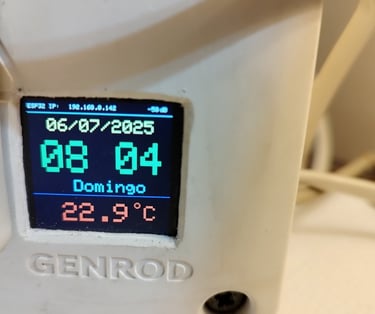

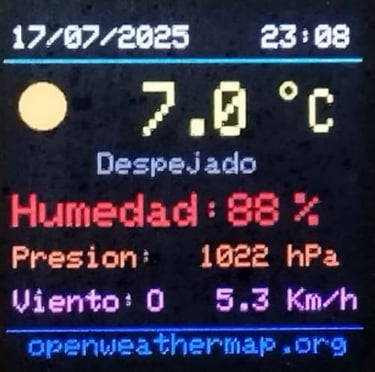

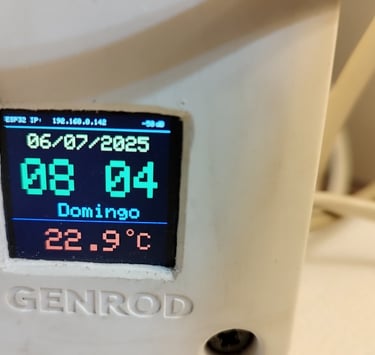

Estación Meteorológica
NodeMCU-32S (38 pines ESP32)
Display IPS 1.4" 240x240 RGB SPI driver ST7789
API datos clima: openweathermap.org
Proveedor NTP (ntpserver): pool.ntp.org
Conectividad WiFi
Descargas
Links
Indice
OpenWetherMap

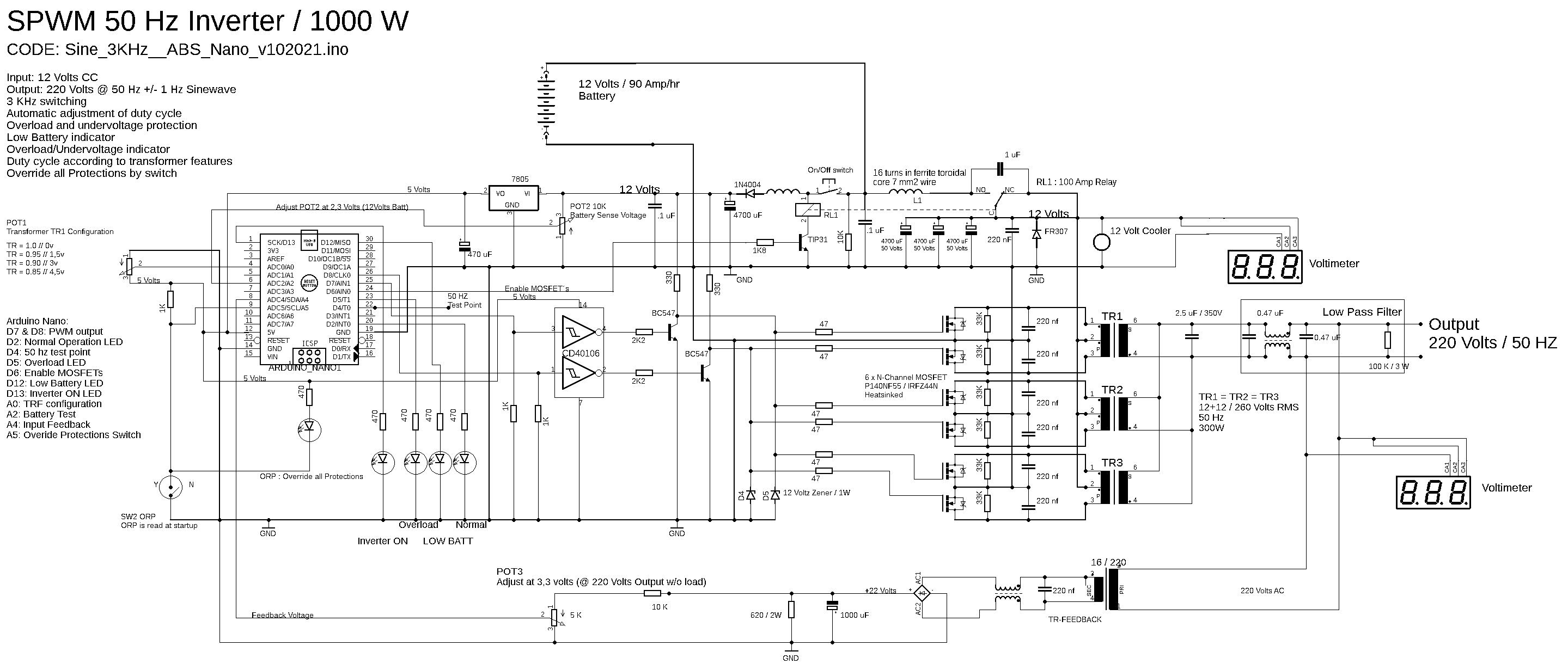

Inversor senoidal PWM 3 KHz
Arduino Nano V3
Entrada 12 Volts
Salida 220 Volts @ 50 Hz.
Salida regulada ante variaciones de carga
Generación onda senoidal por PWM @ 3KHz
Protección por sobrecarga, batería baja y sobretensión.
Permite anular las protecciones (ORP)
Descargas
Indice
Las características de los transformadore son importantes. El circuito considera trasformadores de 260/12+12 , pero como no es un estándar se puede utilizar otros de 220/9+9

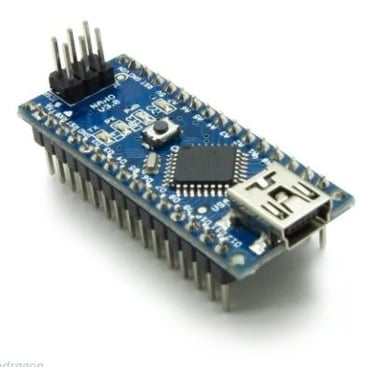

Arduino Nano V3
Monitorea la línea de alimentación

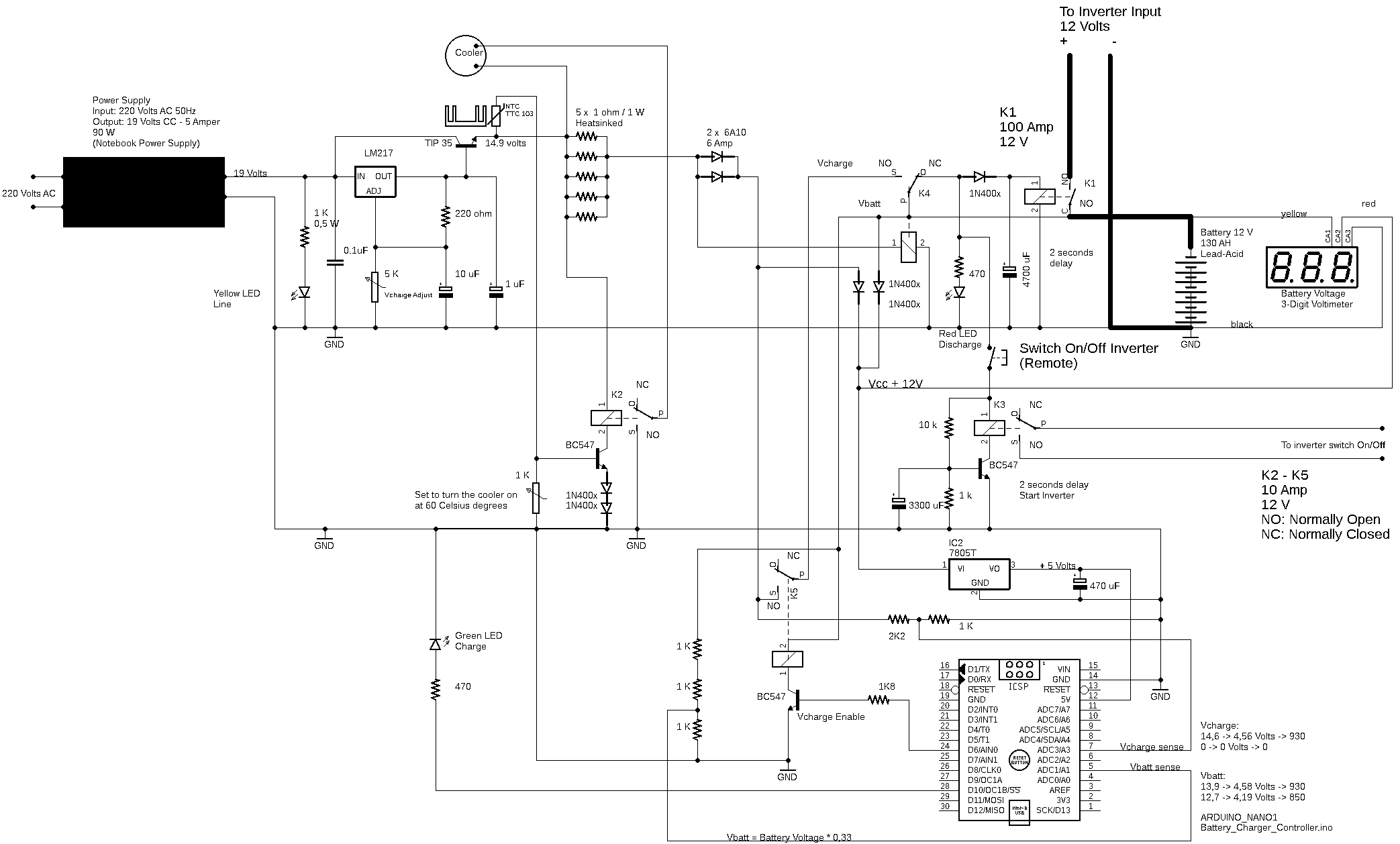

Gestiona encendido automático del inversor ante la falta de tensión de linea
Gestiona apagado del inversor cuando se restablece la tensión de línea.
Gestiona carga de baterías por ciclo de carga/stand-by
Junto con el inversor conforman una UPS tipo OFF-LINE
Descargas
Controlador de inversor
Indice
Descargas
Reloj Digital 7-segmentos + sensor temperatura
Indice

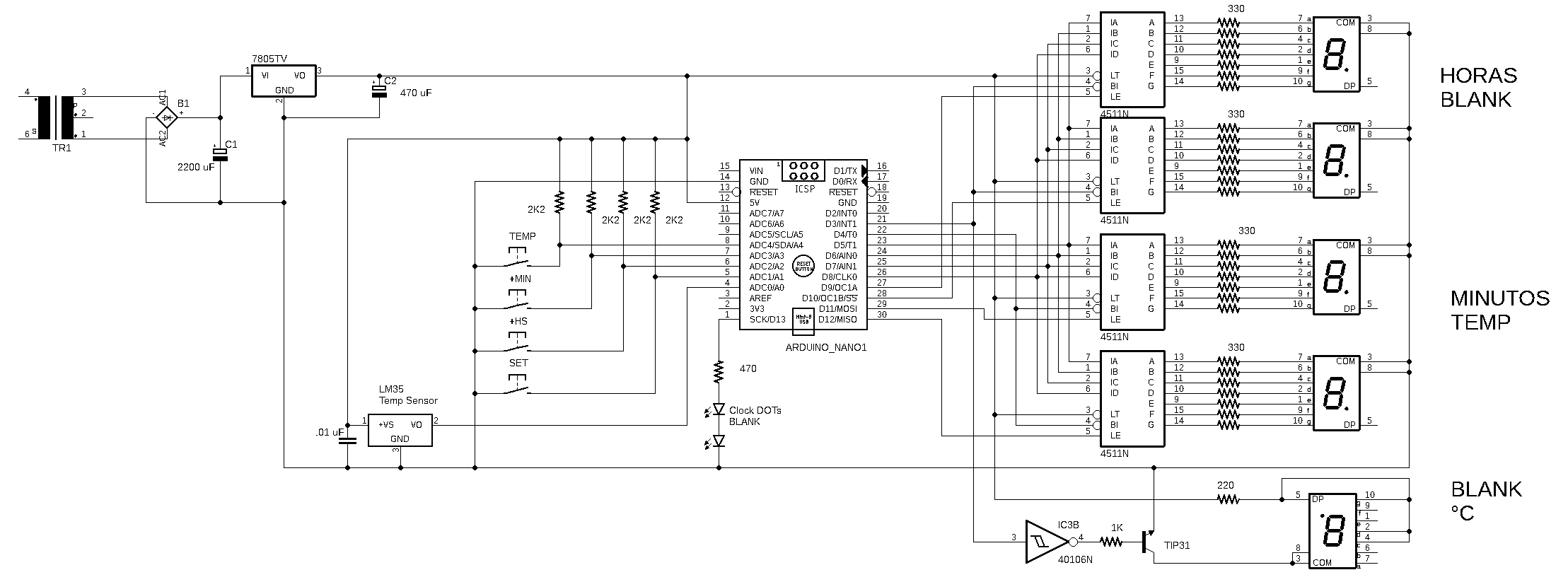

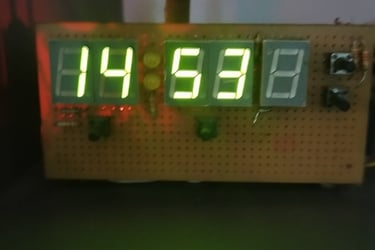

Reloj digital 4 dígitos 7-segmentos .
Base de tiempo por interrupción por desbordamiento del Timer2.
Hora en formato 24 horas y temperatura ambiente
Arduino Nano V3
Sensor LM35
Indice
Descargas

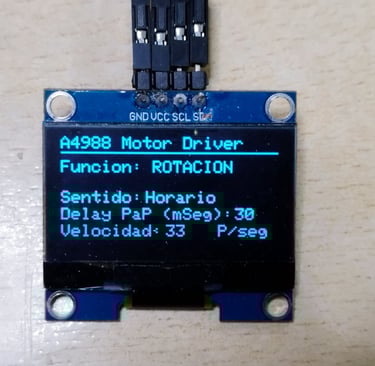

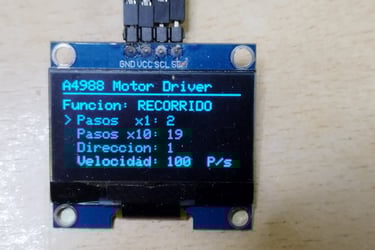

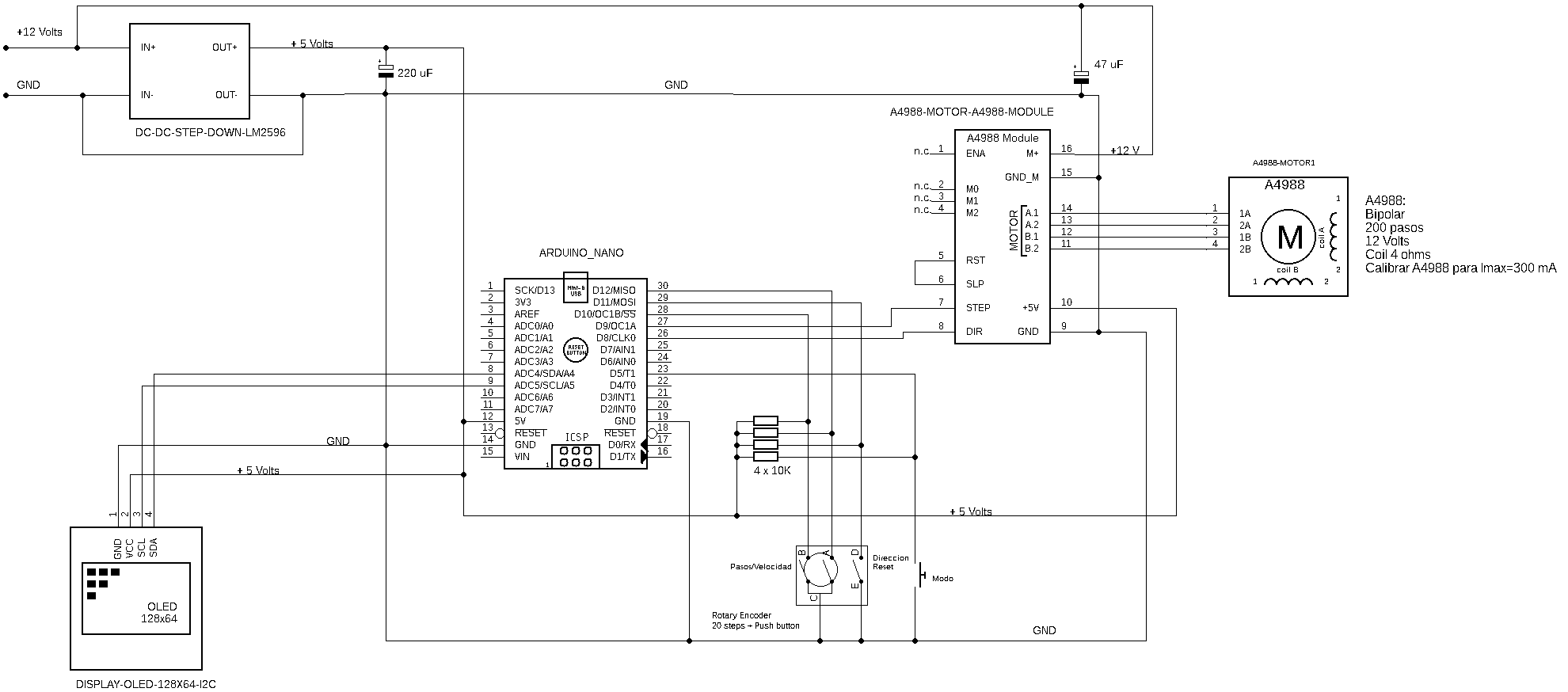

Stepper Motor Driver A4988
Indice
Arduino Nano V3

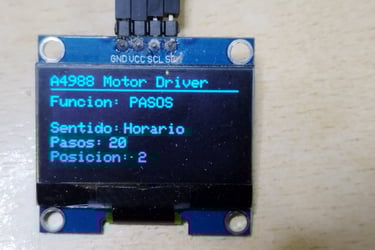

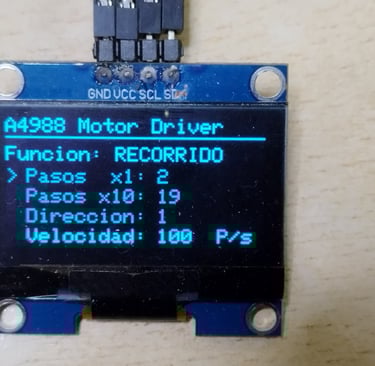

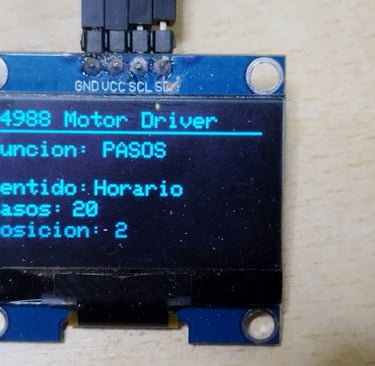

OLED 1.3" 128x64 I2C Driver SH1106
Stepper Motor Driver A4988
Encoder Rotativo 20 P/v
El proyecto consiste en gestionar un motor paso a paso en diferentes configuraciones
Paso a paso
Recorrido
Rotación
Reset
Se comanda mediante un encoder rotativo con pulsador central + un boton adicional
Boton: cambia el Modo.
Pulsador encoder:
Cambia dirección de giro
Recorre menú en la función "RECORRIDO"
Reset
Encoder: + giro derecha | - giro izquierda
Descargas

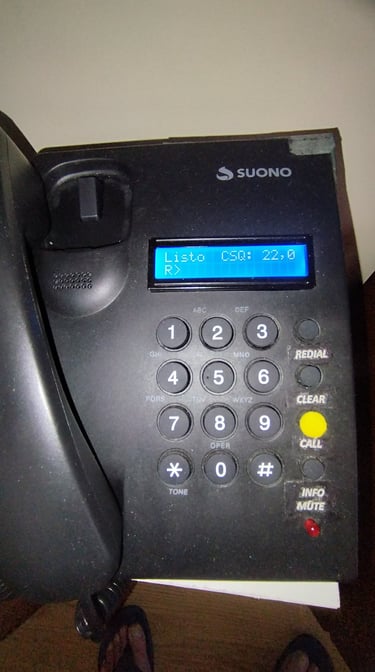

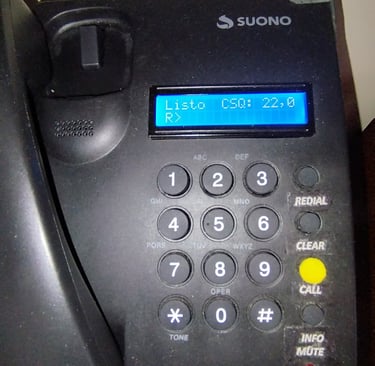

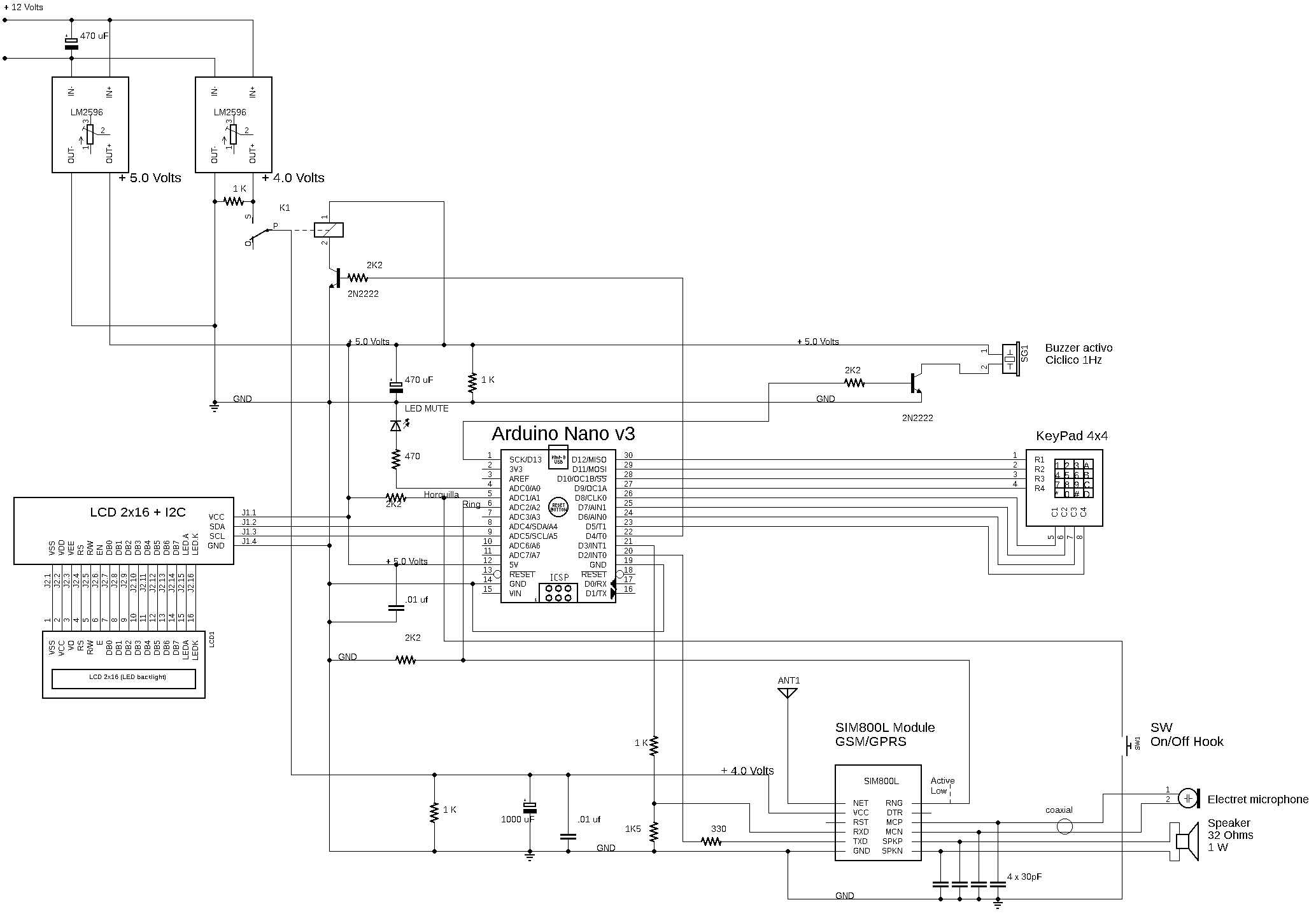

Telefono Celular de Mesa
Indice
Teléfono Celular GSM (solo llamadas)
Arduino Nano V3
SIM800L
LCD 16x2 - I2C
Redial Llamada Perdida
Redial último numero marcado
Mute
DTMF
Requiere SIM GSM (2G)
Descargas
Temporizador Luz + Temperatura

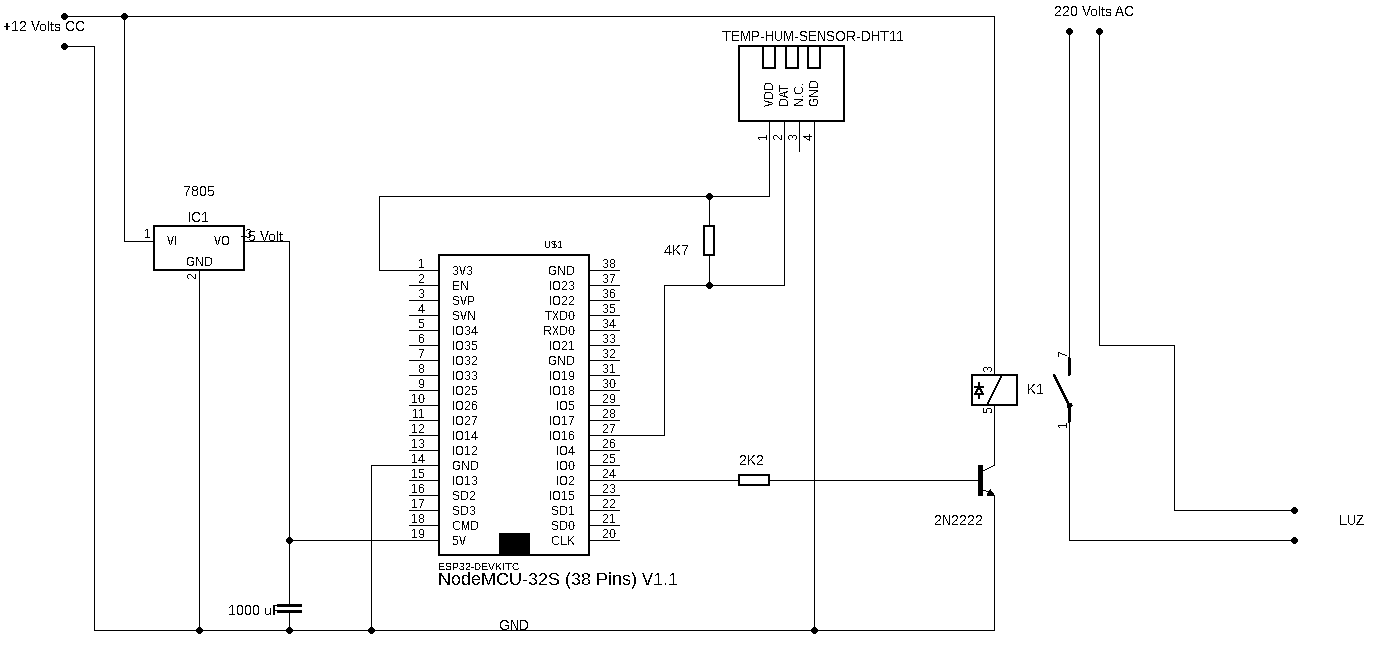

Temporizador / switch con sensor de temperatura
NodeMCU-32S (38 pines ESP32)
Sensor de Temperatura DHT11
Controla Luz ambiente
On-Off
Timer programable On-Off
Sensor temperatura ambiente
Indice

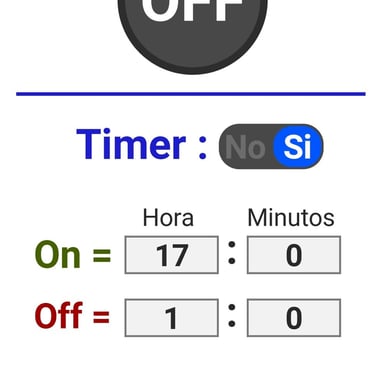

Gestionada por internet mediante Android APP RemoteXY.
Conectividad WiFi
Links
Descargas

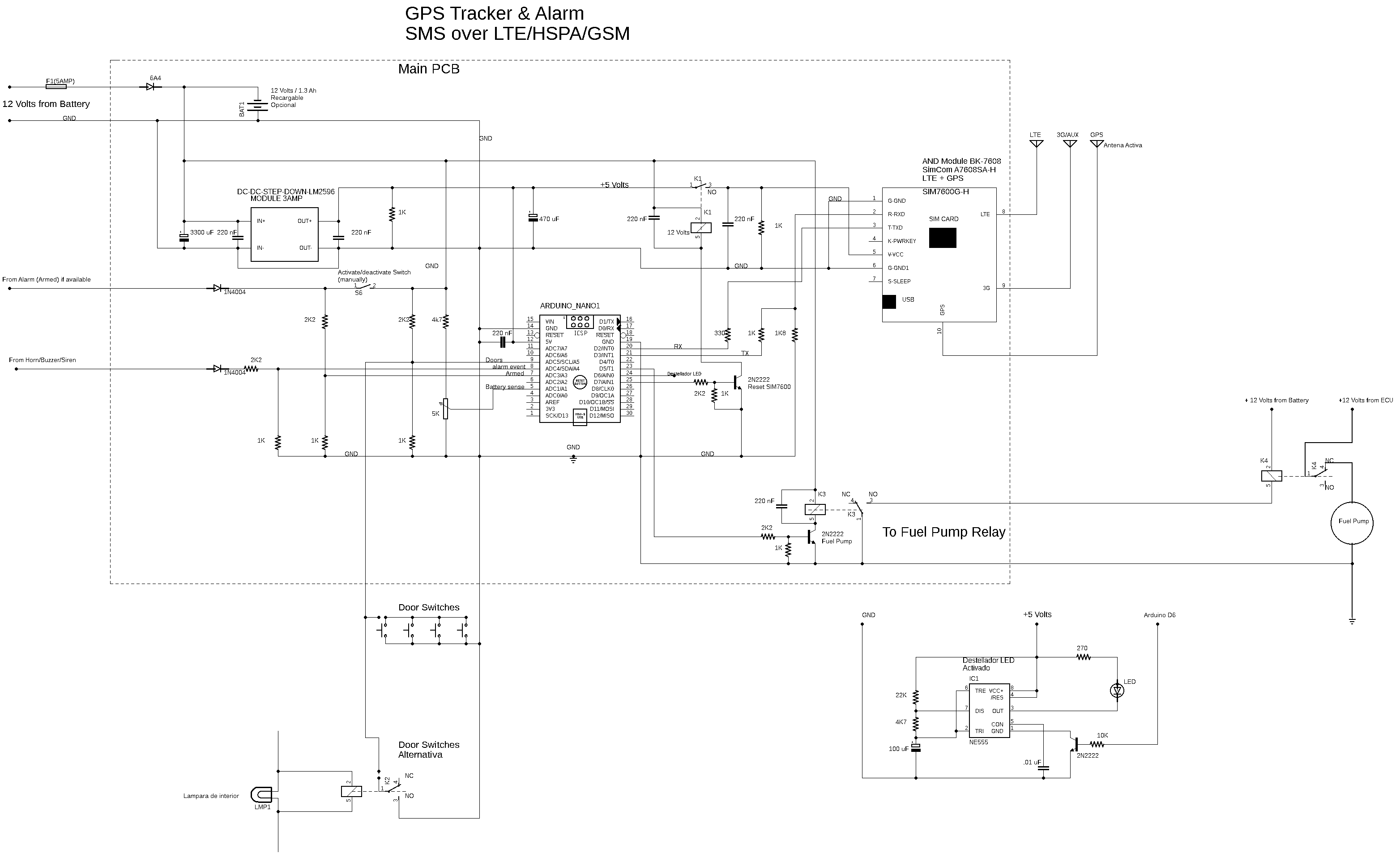

Tracker para Automovil
Tracker GPS para vehículos
Arduino Nano V3
Modulo SIM7608SA-H (2G, 3G, 4G + GNSS).
Posicionamiento GPS, AGPS, GLONASS, GALILEO, BEIDU.
Monitorea Alarma vehículo.
Detecta apertura de puerta y/o disparo alarma.
Detecta desplazamiento del vehículo.
Ante un evento:
Envía SMS con aviso y posicionamiento GPS en formato compatible con Google Maps.
Llama al Celular configurado.
Corta bomba de combustible (configurable).
Corte de combustible manual por SMS.
Gestión por Android APP (via SMSs).
Activación por switch o APP
Activación por Alarma vehículo (si esta disponible)
Indice

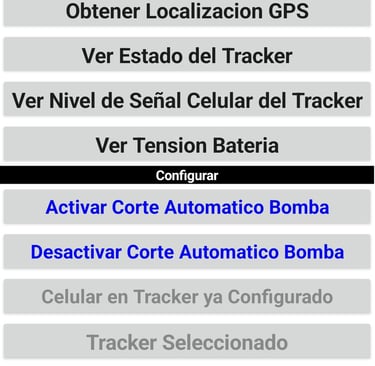

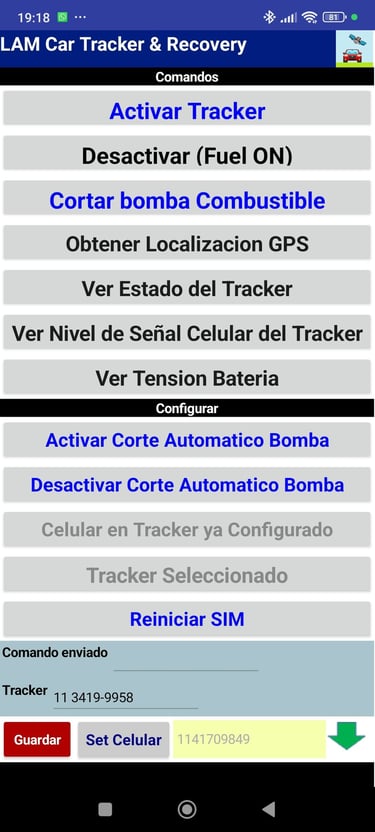

Gestión por SMS con APP generada con MIT APP Inventor.
Conectividad GSM/WCDAM/HSPA/LTE (2G/3G/4G) + GNSS
Links
APP
Descargas

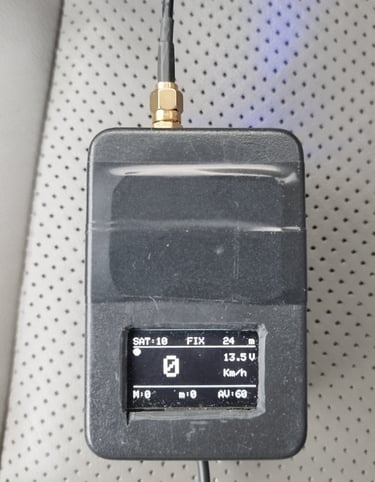

Velocimetro GPS
NodeMCU-32S (38 pines ESP32)
Modulo GPS GY-NEO6MV2.
OLED 1.3" 128x64 I2C Driver SH1106

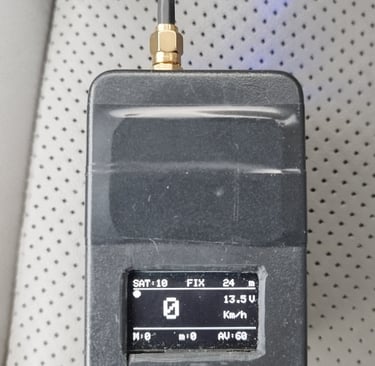

Posicionamiento GPS.

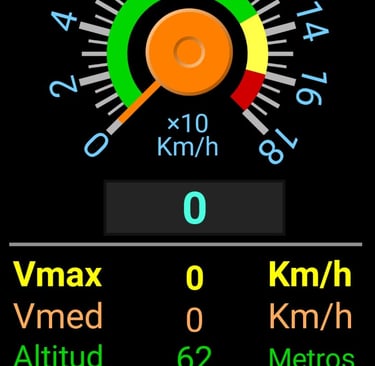

Velocidad instantánea.
Velocidad Máxima y media.
Altitud.
Monitoreo de Batería vehículo.
Alarma de Velocidad (configurable).
Indice

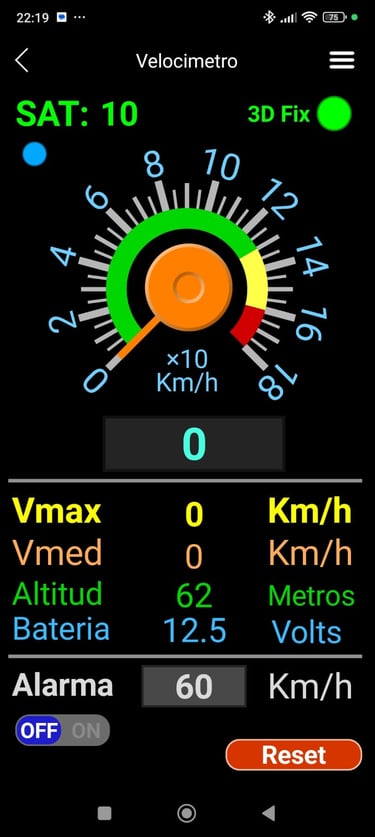

Gestión por Android APP RemoteXY
Conectividad GPS + BlueTooth
Links
